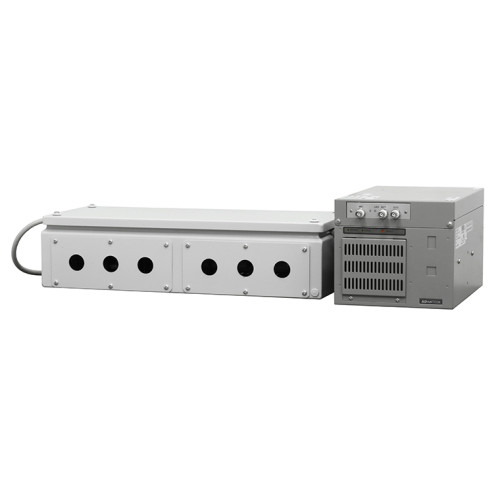

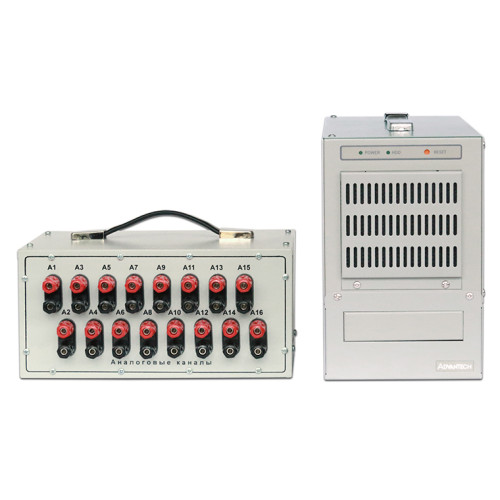

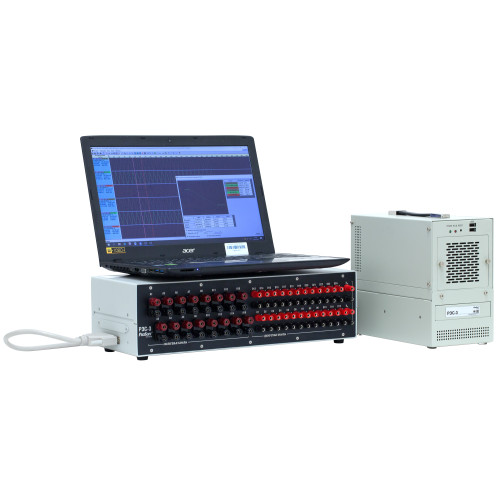

Цифровой регистратор электрических событий РЭС-3

Цифровой регистратор электрических событий РЭС-3

Всего отзывов: 0 - Написать отзыв

0р.

Модель: 12510
Артикул: 12510

Описание

	Включен в реестр промышленной продукции, произведенной на территории РФ.
	*Аттестован в ПАО "Россети".*
	ПО для конфигурации устройств РЗА ВН включено в реестр российского программного обеспечения Минцифры РФ.
	Включен в Реестр российских ПАК РЭС-3.

Основные функции

ввод аналоговых и дискретных сигналов посредством собственных входов;
ввод дискретных сигналов по цифровым протоколам;
измерение параметров электрического режима;
синхронизация системного времени;
регистрация и осциллографирование аварийных событий;
сбор и архивирование параметров электроэнергетического режима;
ведение журнала событий;
информационный обмен с центрами управления по цифровым протоколам;
человеко-машинный интерфейс;
непрерывная самодиагностика;
формирование аварийно-предупредительной сигнализации и индикации;
информационная безопасность.
осциллографирование текущих нормальных и аварийных режимов (система РАС);
регистрация дискретных сигналов релейной защиты и автоматики (РЗА);
обработка информации в реальном времени, циклическую запись информации на носитель с защитой от выборочного удаления;
построение векторных диаграмм в режиме реального времени;
вычисление активной, реактивной и полной мощностей, симметричных составляющих токов и напряжений, частоты;
вычисление сопротивлений линии;
синхронизация времени по протоколам SNTP, NTP;
ведение суточных архивов усредненных измеряемых и вычисляемых величин;
вывод информации на дисплей и принтер с четкой привязкой по времени;
обмен информацией с внешними устройствами, передача информации в центр обработки (управления);
передача аварийных осциллограмм на флеш-накопитель через порт USB;
автоматическая конвертация файлов аварийных осциллограмм в формат COMTRADE.

Основные технические характеристики

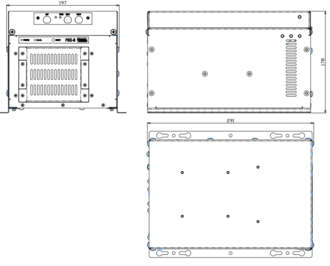

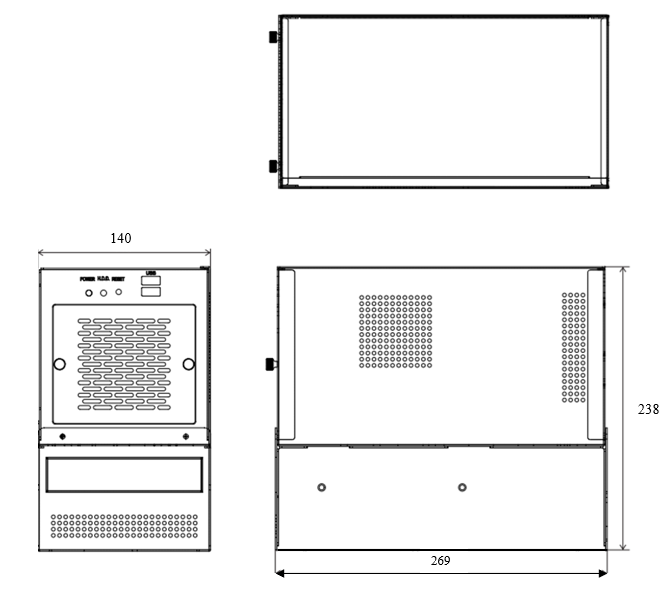

количество аналоговых входных каналов (для стационарного исполнения)	до 64

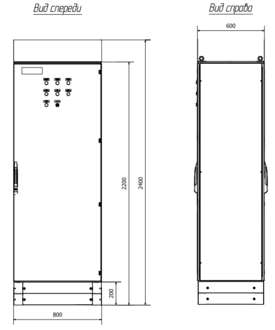

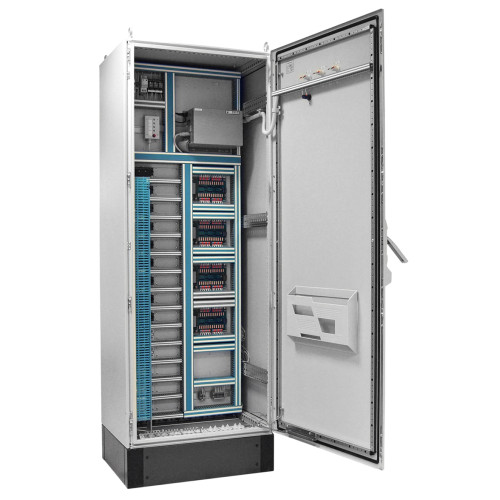

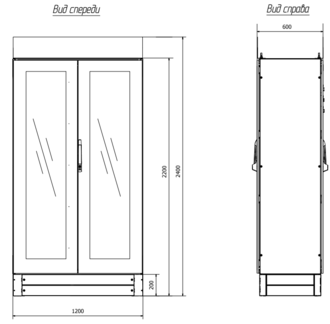

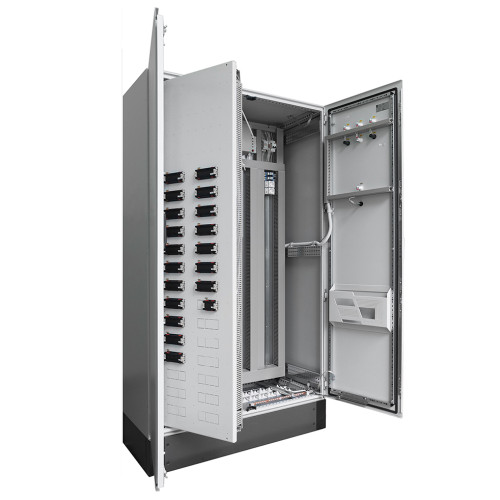

количество аналоговых входных каналов (для шкафного исполнения)	до 128
количество дискретных входных каналов (для шкафного и стационарного исполнения)	до 256
разрядность АЦП	16
время регистрации аварийного режима	до 1 ч
максимальное регистрируемое напряжение	1000 В
максимальный регистрируемый ток	200 А
время регистрации предаварийного режима	от 0,1 до 600 с
программное обеспечение	DiCon

Дополнительные возможности

самодиагностика.

Протоколы приема/ передачи данных

МЭК 61850-8-1 (MMS);
МЭК 61850-8-1 (GOOSE).

Питание

110-370 В (постоянного тока);
85-264 В (переменного тока).

Рабочая температура

0…+70°С

Помехоустойчивость

Регистратор по устойчивости к электромагнитным помехам удовлетворяет требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и устойчив к индустриальным помехам, соответствующим жесткой электромагнитной обстановке по ГОСТ 32137-2013.
