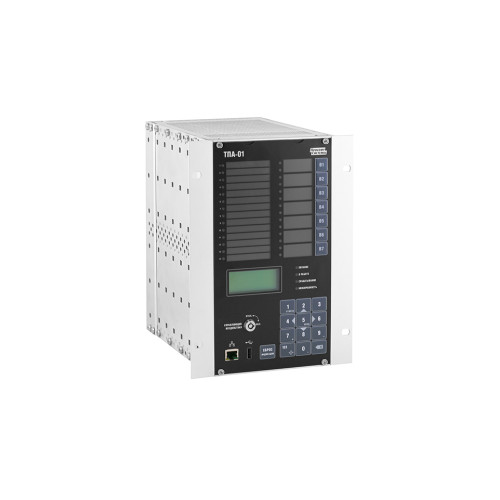

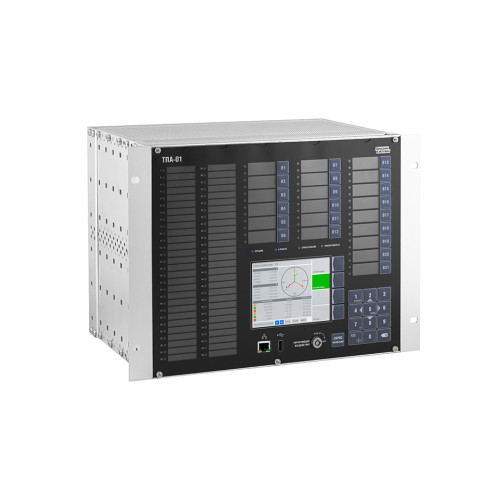

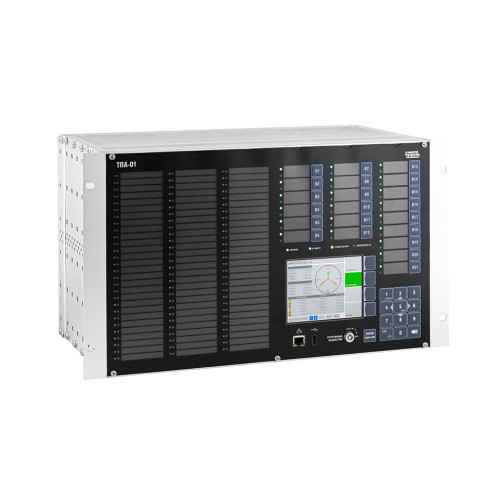

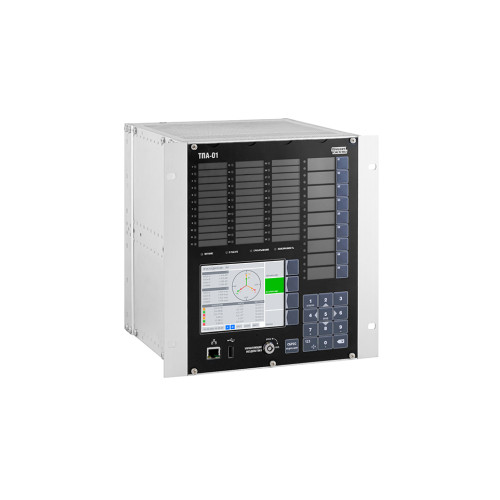

Терминал противоаварийной автоматики и релейной защиты 110 КВ и выше - ТПА-01

Терминал противоаварийной автоматики и релейной защиты 110 КВ и выше - ТПА-01

Всего отзывов: 0 - Написать отзыв

0р.

Модель: 50612
Артикул: 50612

Описание

	Включен в реестр промышленной продукции, произведенной на территории РФ.
	ТПА-01 Внесен в Государственный реестр средств измерений.
	ПО для конфигурации устройств РЗА ВН включено в реестр российского программного обеспечения Минцифры РФ.

Реализация

функций ПА для класса напряжений 110 кВ и выше;
защиты линии для класса напряжений 110 – 220 кВ;
защиты обходного выключателя для класса напряжений 110 – 220 кВ;
защиты шиносоединительного (секционного) выключателя для класса напряжений 110 – 220 кВ;
защиты трансформатора класса напряжений 110 – 220 кВ;
защиты автотрансформатора класса напряжений 220 кВ;
защиты шин и ошиновки для класса напряжений 110 – 220 кВ;
защиты конденсаторных батарей для класса напряжений 110 – 220 кВ;
автоматики шинных аппаратов для класса напряжений 110 – 220 кВ.

Основные технические характеристики

общее количество дискретных входов всех типов	до 208
общее количество аналоговых входов всех типов	до 40
напряжение срабатывания дискретных входов составляет	от 158 до 170 В
напряжение возврата дискретных входов составляет	от 132 до 154 В
погрешности измерений переменного тока определяются для основной гармоники с частотой в диапазоне	от 45 до 55 Гц

Дополнительные возможности

регистрация и осциллографирование аварийных событий;
ведение журнала событий;
синхронизация системного времени;
самодиагностика;
ведение журнала событий.

Протоколы приема/передачи данных

МЭК 61850-8-1 (GOOSE);
МЭК 61850-8-1 (MMS);
МЭК 60870-5-104.

Питание

От 110 до 370 В VDC;
От 85 до 264 В АDC.

Рабочая температура

От +1 до+45°С

Среда для разработки пользовательских алгоритмов

инструментальная среда разработки Soft Constructor.

Помехоустойчивость

ТПА-01 по устойчивости к электромагнитным помехам удовлетворяет требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и устойчив к индустриальным помехам, соответствующим жесткой электромагнитной обстановке по ГОСТ 32137-2013.
