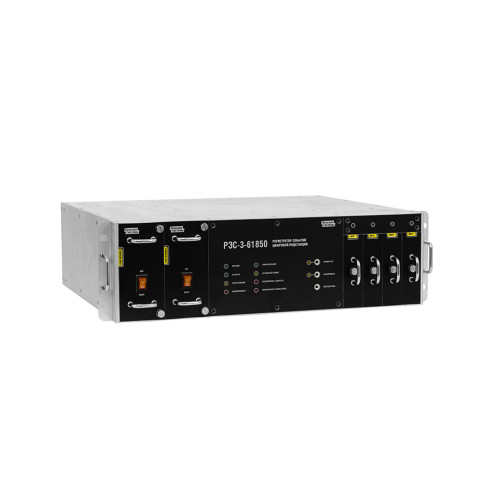

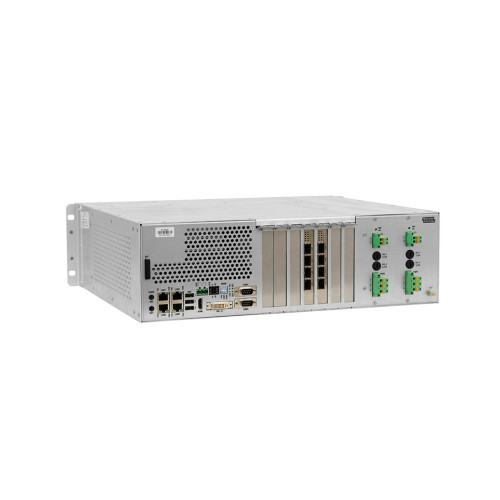

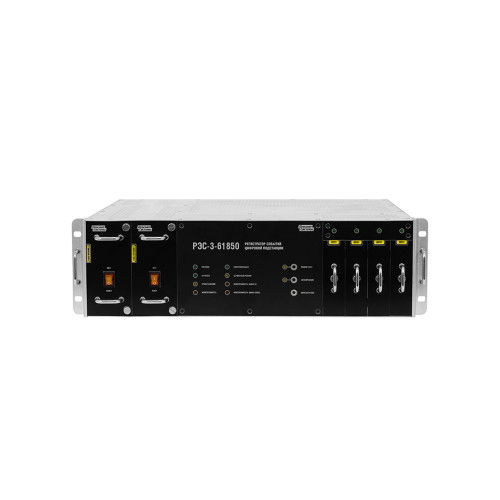

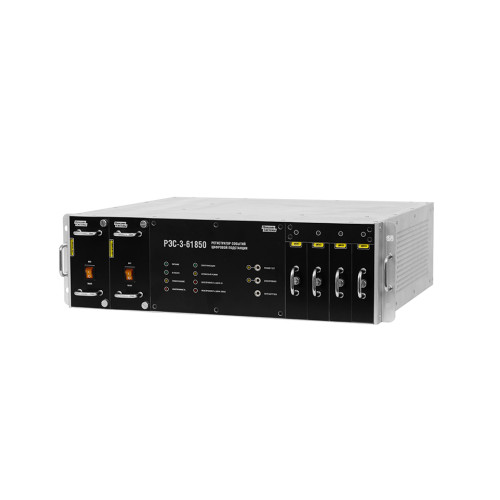

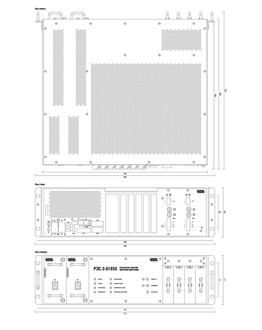

Основные функции

прием данных по протоколу стандарта МЭК 61850-9-2 (Sampled Values, SV) в объеме до 100 потоков спецификации UCA 61850-9-2LE;
прием данных по протоколу стандарта МЭК 61850-8-1 (GOOSE) в объеме до 256 наборов данных (до 4096 сигналов);
прием данных по протоколу стандарта МЭК 61850-8-1 (MMS) в объеме до 64 наборов данных (до 1024 сигналов);
прием данных по протоколу стандарта ГОСТ Р МЭК 60870-5-104-2004 в объеме до 64 наборов данных (до 1024 сигналов);
передача данных в шину станции по протоколам МЭК 61850-8-1 (MMS, GOOSE) и МЭК 60870-5-104;
запуск регистрации по измеренным параметрам электрического режима;
запуск регистрации по измеренным параметрам трафика шины процесса и шины станции;
запись осциллограммы аварийного режима в формате COMTRADE и соответствующей ей осциллограммы трафика шины процесса и шины станции;
поддержка протоколов синхронизации времени: NTP, PTP.

Регистрация аварийных событий

автоматическое выявление аварийных событий;
создание и сохранение осциллограммы электрического режима;
создание и сохранение осциллограммы сетевого трафика;
формирование и сохранение записи о событии в журнале событий;
создание текстового отчета о регистрируемом событии;
выдача аварийно-предупредительной сигнализации.

Мониторинг сети

контроль соответствия передачи данных по протоколам GOOSE, SV и электронному проекту - SCD-файлу стандарта МЭК 61850;
измерение сетевого трафика и оценку текущей загруженности сети;
контроль состояния системы синхронизации времени;
регистрация и статистический анализ всех данных сетевого трафика;
контроль параметров передачи сообщений по протоколу SV;
контроль параметров передачи сообщений по протоколу GOOSE;
контроль блоков управления передачей протоколов SV и GOOSE;
отображение информационных связей для контролируемых протоколов;
сохранение результатов работы в виде ретроспективных данных.

Обеспечение сетевой безопасности

контроль появления MAC-адресов в сети;
контроль появления не авторизованных сообщений в сети.

Автоматическое выявление аварийных событий

изменение значения любого из измеряемых параметров выше/ниже заданной уставки;
изменение состояния дискретного сигнала;
изменение состояния комбинации (И, ИЛИ) дискретных сигналов;
по событиям сетевого трафика.

Регистратор обеспечивает регистрацию события по команде группового пуска.

Осциллографирование электрического режима

Регистратор обеспечивает создание и сохранения осциллограммы электрического режима в случаях:

автоматического выявления аварийного события;
получения команды ручного запуска осциллографирования.

Регистратор обеспечивает возможность включения в осциллограмму электрического режима всех аналоговых и дискретных сигналов, полученных по цифровым протоколам и всех измеряемых параметров.

Осциллограмма электрического режима храниться в энергонезависимой памяти, в формате стандарта IEC 60255-24:2013 (COMTRADE).

Объем энергонезависимой памяти обеспечивает одновременное хранение осциллограмм суммарной длительностью не менее 4 часов.

Осциллограмма электрического режима хранит данные доаварийного и аварийного режимов.

Длительность доаварийного режима осциллограммы до 60 сек.

Длительность аварийного режима осциллограммы до 60 сек.

Дополнительные возможности

поддержка протокола резервированных сетей PRP;
веб-интерфейс;
промышленное исполнение.

Условия эксплуатации

Регистратор по стойкости к климатическим воздействиям удовлетворяет требованиям ГОСТ 15150-69 к категории исполнения УХЛ4 и может эксплуатироваться в атмосфере типа II (промышленная) при следующих условиях:

температура окружающего воздуха от минус 40 до плюс 60 ºС;
относительная влажность воздуха до 80 % при температуре плюс 25 ºС;
атмосферное давление (495 – 800) мм рт. ст.;
высота над уровнем моря до 2000 м.

Регистратор по стойкости к механическим воздействиям удовлетворяет требованиям ГОСТ 17516.1-90 к группе М40, выдерживая при этом следующие воздействия:

синусоидальная вибрация в диапазоне частот (0,5 – 100) Гц с максимальной амплитудой ускорения 0,5 g;
пиковые ударные ускорения 3,0 g при длительности воздействия (2 – 20) мс.

Регистратор соответствует следующим требованиям к сейсмостойкости:

уровень установки над нулевой отметкой – до 10 м;
интенсивность землетрясения по шкале MSK-64 – 9 баллов в соответствии с ГОСТ 30546.1-98.

Показатели безопасности

По электробезопасности регистратор соответствует требованиям ГОСТ Р МЭК 60950-2002, ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.6-75. По способу защиты персонала от поражения электрическим током регистратор соответствует 0I по ГОСТ 12.2.007.0-75.
Для подключения защитного заземления регистратор имеет зажим, соответствующий требованиям ГОСТ 21130-75, при этом сопротивление между зажимом и любой защищаемой точкой изделия не превышает 0,1 Ом.
По пожаробезопасности регистратор соответствует нормам ГОСТ 12.1.004-91 и ГОСТ 12.2.007.0-75.
Пожаробезопасность регистратора обеспечивается применением веществ и материалов, соответствующих требованиям ГОСТ 12.1.004-91.
Для защиты от короткого замыкания, а также от замыканий на землю, в цепях питания регистратора применяются плавкие предохранители.

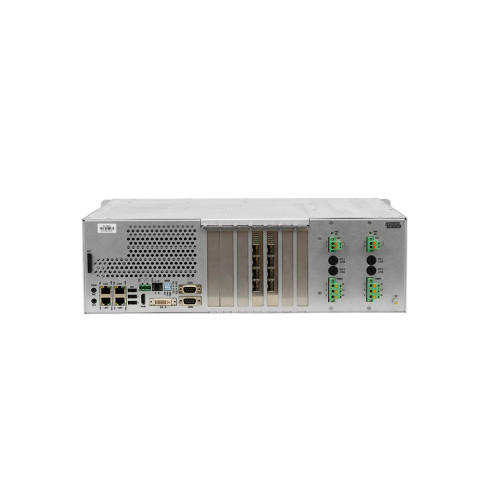

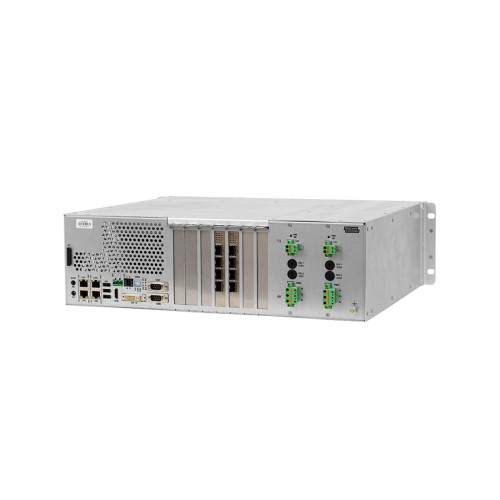

Параметры электропитания

Регистратор имеет два независимых источника питания с возможностью замены каждого из них без вывода устройства из работы. Источники питания должны обеспечивать работу регистраторов при подключении к сети питания переменного тока с напряжением в диапазоне от 90 до 264 В при частоте от 47 до 63 Гц, либо к сети питания постоянного тока с напряжением в диапазоне от 127 до 370 В.

Суммарная потребляемая мощность – не более 100 Вт.
