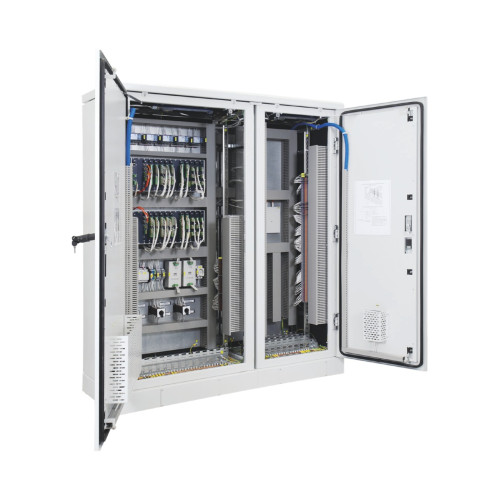

Типовые шкафы преобразователей дискретных сигналов (ШПДС)
0р.
- Модель: 14214
- Артикул: 14214
|
Аттестованы в ПАО "Россети" |
Один ШПДС контролирует коммутационные аппараты конкретного присоединения.
ШПДС применяются в архитектуре построения подстанции II и III типа, в иерархической системе АСУ ТП представляют полевой уровень.
ШПДС АСУ применяются в архитектуре построения подстанции I типа, в иерархической системе АСУ ТП представляют полевой уровень.
Состав
- контроллеры ПДС серии ARIS;
- цепи электропитания;
- цепи сигнализации;
- цепи управления;
- цепи обогрева.
Основные функции
- взаимодействие между ИЭУ с помощью GOOSE-сообщений по протоколу МЭК 61850-8-1;
- информационный обмен с верхним уровнем (SCADA) по протоколу МЭК 61850-8-1 (MMS).
Отличительные особенности
- внесен в реестр Минпромторга №10312652;
- повышенная защита от помех;
- хорошая эргономика;
- профессиональный дизайн;
- оборудование и комплектующие, входящие в состав реестров РЭП (ПП РФ 878) и РПП (ПП РФ 719).
Основные технические характеристики

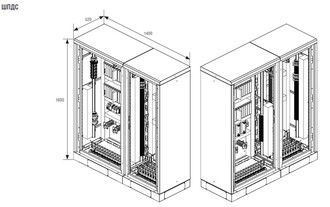

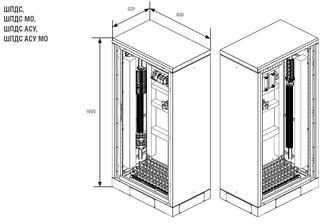

| Типовые размеры шкафа (ШхВхГ) | 800х1600х500 мм / 1400х1600х500 мм |
| Масса шкафа | до 350 кг |

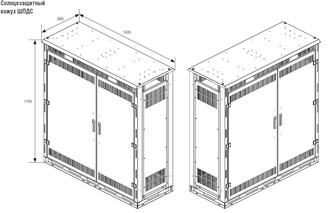

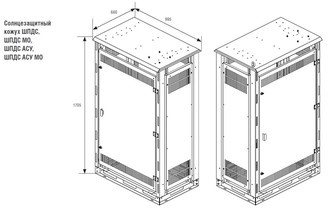

| Типовые размеры кожуха | 1000х1700х660 мм / 1600х1700х660 мм |
| Масса кожуха | 80 кг / 150 кг |
| Тип обслуживания | одностороннее |
| Электропитание | 220 В DC, 230 В AC |
| Категория размещения и климатическое исполнение | УХЛ1 |
| Диапазон рабочих температур | -70…+45°С |
| Степень защиты оболочки | IP55 |
| Группа механического исполнения | М43 |
| Сейсмостойкость | 9 баллов по MSK – 64 при уровне установки над нулевой отметкой до 10 м |
Перечень исполнений ШПДС
|
Наименование |
Исполнение ШПДС |
|---|---|
| Архитектура I типа: | |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с пофазным приводом - 3) | ШПДС АСУ 0-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трехфазным приводом- 3) | ШПДС АСУ 3-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трёхфазным приводом - 3. КА с пофазным приводом – 3, положение выключателя) | ШПДС АСУ 3-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с пофазным приводом – 6, положение выключателя) | ШПДС АСУ 0-6-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трёхфазным приводом – 6, положение выключателя) | ШПДС АСУ 6-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трёхфазным приводом – 6, КА с пофазным приводом – 3, положение выключателя) | ШПДС АСУ 6-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов маслонаполненного оборудования | ШПДС АСУ МО-ПСАС |
| Архитектура II – III типа: | |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с пофазным приводом – 3) | ШПДС 0-0-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трехфазным приводом– 3) | ШПДС 0-3-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трехфазным приводом – 3, КА с пофазным приводом – 3) | ШПДС 0-3-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с пофазным приводом – 6) | ШПДС 0-0-6-ПСАС |
| Шкаф с преобразователями дискретных сигналов (количество контролируемых КА с трехфазным приводом – 6) | ШПДС 0-6-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с трехфазным приводом, количество контролируемых КА с пофазным приводом – 3) | ШПДС 1-0-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с трехфазным приводом, количество контролируемых КА с трехфазным приводом – 3) | ШПДС 1-3-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с трехфазным приводом, количество контролируемых КА с трехфазным приводом – 3, КА с пофазным приводом – 3) | ШПДС 1-3-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с трехфазным приводом, количество контролируемых КА с пофазным приводом – 6) | ШПДС 1-0-6-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с трехфазным приводом, количество контролируемых КА с трехфазным приводом – 6) | ШПДС 1-6-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с пофазным приводом, количество контролируемых КА с пофазным приводом – 3) | ШПДС 2-0-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с пофазным приводом, количество контролируемых КА с трехфазным приводом – 3) | ШПДС 2-3-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с пофазным приводом, количество контролируемых КА с трехфазным приводом – 3, КА с пофазным приводом – 3) | ШПДС 2-3-3-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с пофазным приводом, количество контролируемых КА с пофазным приводом – 6) | ШПДС 2-0-6-ПСАС |
| Шкаф с преобразователями дискретных сигналов (контролирует выключатель с пофазным приводом, количество контролируемых КА с трехфазным приводом – 6) | ШПДС 2-6-0-ПСАС |
| Шкаф с преобразователями дискретных сигналов для контроля маслонаполненного оборудования (контроль трех устройств РПН) | ШПДС МО 3-00-ПСАС |
| Шкаф с преобразователями дискретных сигналов для контроля маслонаполненного оборудования (контроль одного устройства РПН) | ШПДС МО 1-00-ПСАС |
| Шкаф с преобразователями дискретных сигналов для контроля маслонаполненного оборудования (контроль одного устройства РПН, 1 устройство ПАС с двумя входами (2*I)) | ШПДС МО 1-12-ПСАС |
| Шкаф с преобразователями дискретных сигналов для контроля маслонаполненного оборудования (1 устройство ПАС с тремя входами (2*I, 1*U)) | ШПДС МО 0-14-ПСАС |
