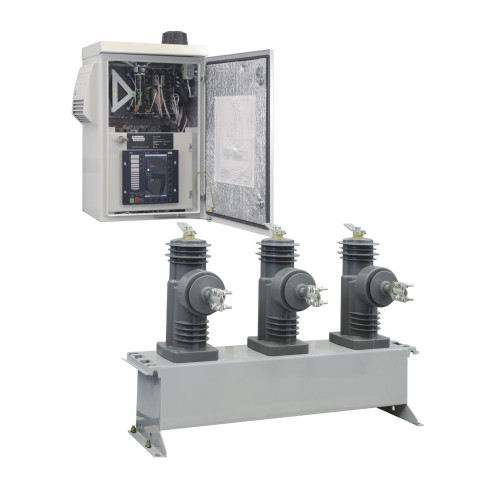

Реклоузер CET-RV для сетей 6/10/35 кВ

Реклоузер выполняет автоматическое отключение поврежденного участка, автоматическое повторное включение линии (АПВ), автоматическое восстановление питания на неповрежденных участках сети (АВР), оперативные переключения в распределительной сети (местная и дистанционная реконфигурация), сбор, обработку и передачу информации о параметрах режимов работы сети и состоянии собственных элементов.

Основные характеристики:

• Установка в радиальной сети с односторонним питанием и кольцевой сети с двухсторонним питанием
• Осуществление штатных переключений в распределительных сетях (местная или дистанционная реконфигурация сетей)
• Защита сети от режимов короткого замыкания
• Автоматическое отключение поврежденного участка линии электропередач
• Автоматическое повторное отключение / включение линии (АПВ)
• Автоматическое восстановление питания на неповрежденных участках сети
• Автоматический сбор и передача информации о параметрах режимов работы электрической сети
• Возможность интеграции в системы телемеханики (SCADA)
• Ведение журналов оперативных и аварийных событий
• Регистрация аварийных событий, осциллографирование
• Контроль механического и коммутационного ресурса выключателя
• Возможность местного управления - ручного взвода пружины и управления реклоузером на обесточенной линии
• Возможность дистанционного управления – по командам с пульта ДУ или из диспетчерского центра, цикл О-В-О, на обесточенной линии
• Ремонтопригодность высоковольтного коммутационного модуля за счет отрытой установки полюсов

Состав

• коммутационный модуль реклоузера;
• шкаф управления реклоузера;
• ТСН (1 или 2);
• ограничители перенапряжения;
• монтажный комплект для крепления КМ, ШУ, ТСН на опору;
• комплектующие для монтажа на опору.

Основные функции

• осуществление штатных переключений в распределительных сетях;
• защита сети от режимов короткого замыкания;
• автоматический сбор и передача информации о параметрах режимов работы электрической сети.

Отличительные особенности

• повышенная защита от помех;
• пружинный привод;
• возможность ручного управления циклами О-В-О;
• оборудование и комплектующие входящие в состав реестров РЭП (ПП РФ 878) и РПП (ПП РФ 719).

Основные технические характеристики

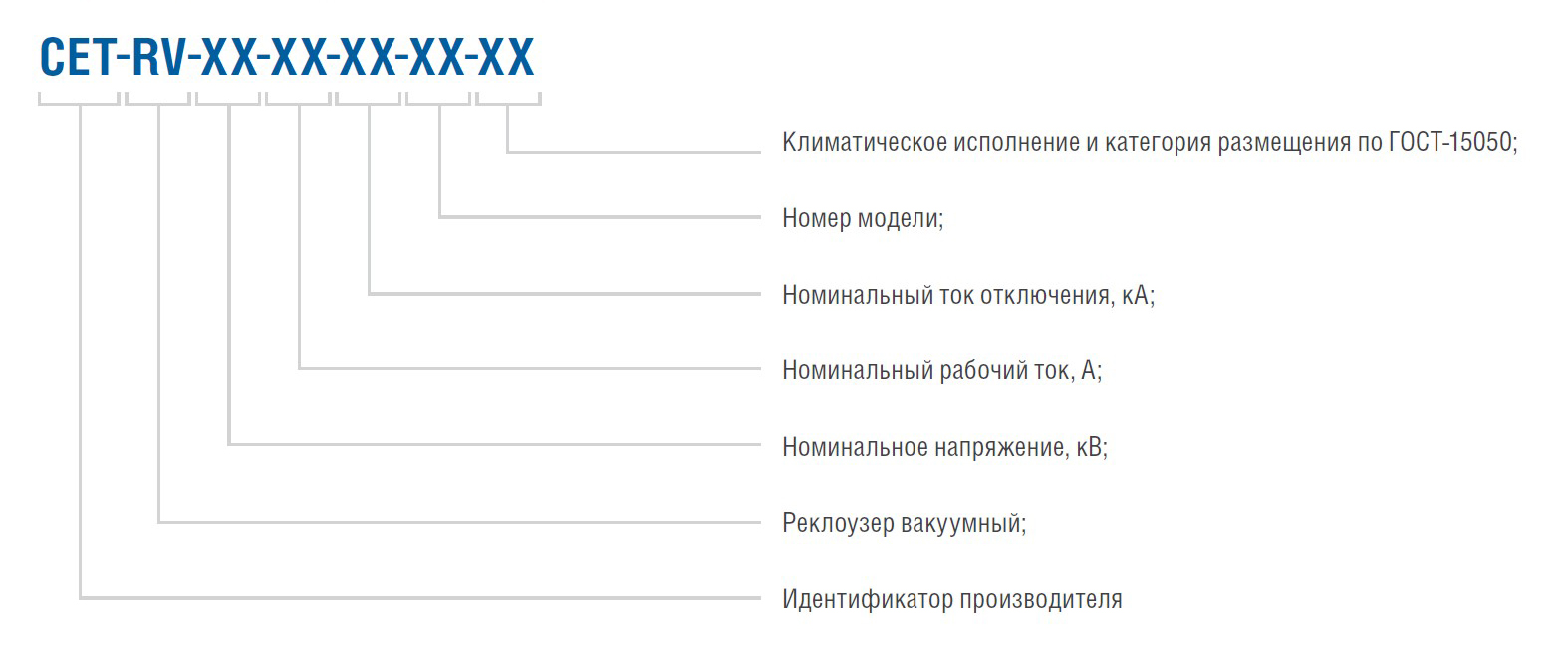

Структура шифра реклоузера CET-RV

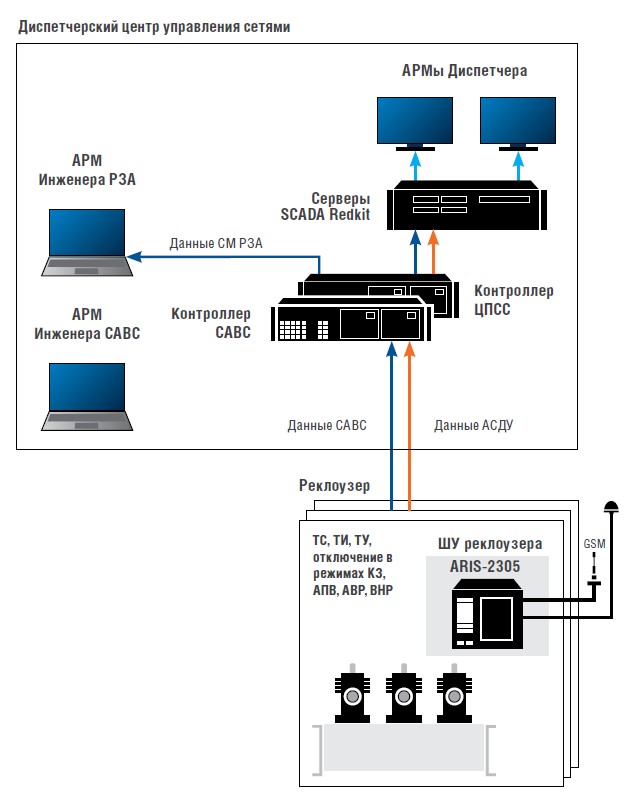

Применимость реклоузера в системах АСДУ, САВС распределительных сетей 6-35 кВ

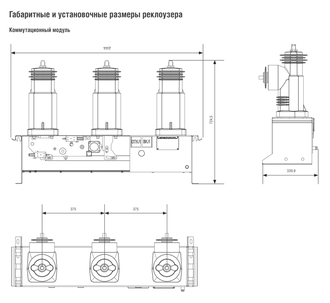

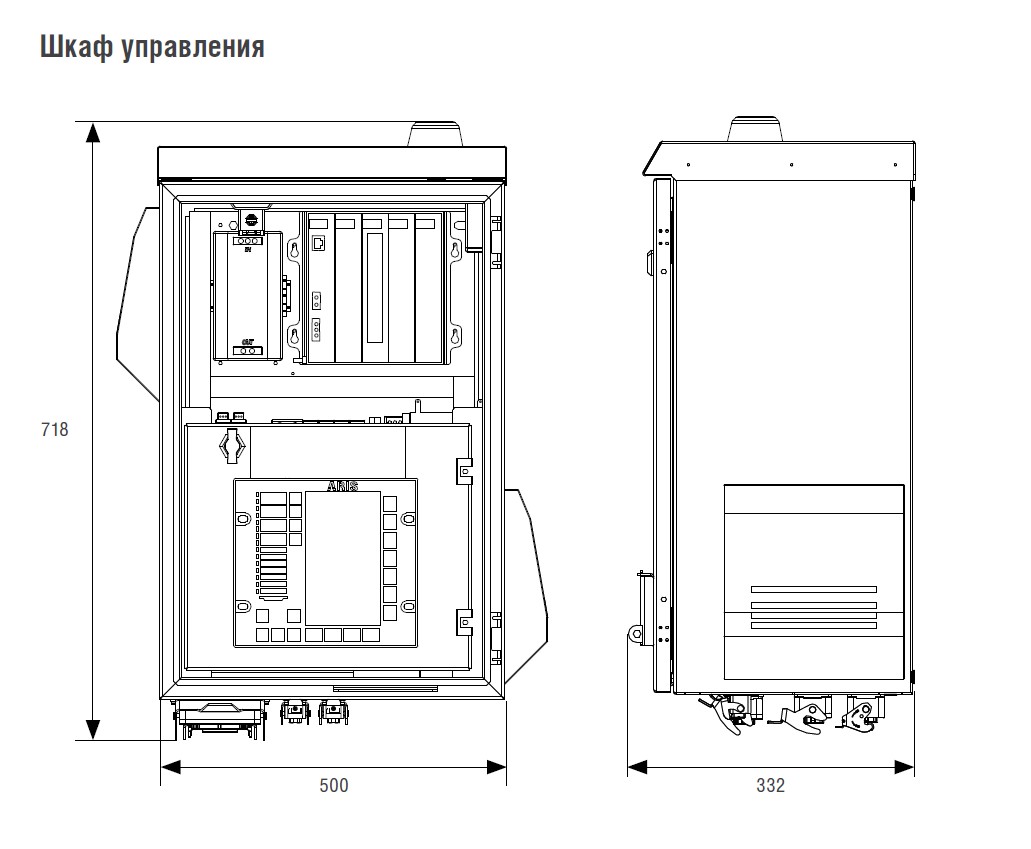

Размеры

Каталоги

• Брошюра "Реклоузер" (.pdf / 754.27kB)
