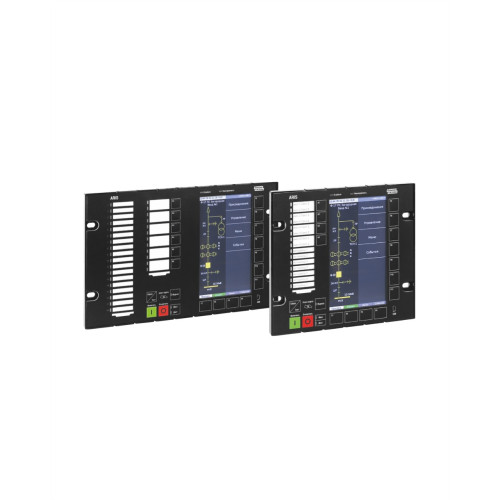

-500x500h.jpg "Исполнение HMI7")
-80x80h.jpg "Исполнение HMI7")
- Модель: 44530
- Артикул: 44530
ARIS-HMI7 предназначен для:
- визуального отображения основного меню контроллера, параметров работы ARIS-xxxx на дисплее и при помощи настраиваемых светодиодов;
- навигации в интерфейсе, управления режимами работы и настройки параметров конфигурации ARIS-xxxx при помощи кнопок;
- подачи команд телеуправления на выбранный элемент контролируемого присоединения;
- разграничения и контроля доступа к разделам меню и защиты от несанкционированного управления элементами контролируемого присоединения (с записью в журнале событий).
ИЧМ позволяет авторизоваться пользователю, при разграничении прав доступа, с помощью электронной ключ-карты. Например, если терминал релейной защиты и автоматики многофункциональный ARIS-23xx оснащён ИЧМ, то в комплект поставки входит электронная ключ-карта.
ИЧМ типа ARIS-HMI7 может быть:
- встроенным, то есть объединённым с корпусом контроллера,
- выносным, и соединяться с контроллером интерфейсным кабелем.
Встроенный ARIS-HMI7 совместим с ARIS-22xx, 23xx, 28xx, 42xx.
Выносной ARIS-HMI7 совместим с ARIS-22xx, 23xx, 28xx, 42xx и ARIS-11xx.
ARIS-HMI7 подключается к контролеру ARIS-xxx через интерфейс RS-485 или Ethernet.
Компания «Прософт-Системы» поставляет ARIS-HMI7 различных габаритов: для контроллеров на 5, 8 и 14 модулей.
Все исполнения оснащены:
- TFT дисплеем диагональю 7”;
- 11 функциональных кнопок для навигации в меню на экране;
- светодиодные индикаторы режима работы «В работе», «Неисправность»;
- кнопки:
- управления объектом «Вкл», «Откл»,
- режимом работы контроллера «Мест», «Дист»,
- сервисные «Сброс/Тест»,
- вызова журнала событий;
- звуковой извещатель;
- RFID-считыватель;
- разъём USB-2.0 (тип В), для подключения ноутбука или flesh-накопителя (до 32 Гб) (тип подключения определится автоматически)
Дополнительно:
|
Пользовательские кнопки с двумя светодиодами (кр., зел.) |
Панель из трёхцветных светодиодных индикаторов (кр. зел. оранж) |
Технологическое окно для установки этикеток с наименованиями индикаторов и кнопок | |
|---|---|---|---|
|
для исполнения H1.5 |
4 |
7 |
+ |
|
для исполнения H1.8 |
6 |
18 |
+ |
|
для исполнения H1.14 |
12 |
36 |
+ |
Пример записи для заказа: ARIS-HMI7 / H1.5-24V. ARIS-HMI7 в исполнении H1.5, питание =24В.
Опция встроенного ARIS-HMI7 обозначается H0 при формировании кода заказа контроллера.
Пример записи для заказа: ARIS-2808.H0/ A2.4–B1.4–C1.4–C1.4–D1.4–F1.4–M1.4–M1.4–H0–Р1000
| ARIS-HMI7. Исполнение H1.5 | ARIS-HMI7. Исполнение H1.8 | ARIS-HMI7. Исполнение H1.14 |
|---|---|---|
Основные технические характеристики
|
ARIS-HMI7 |
Основные габаритные размеры Ш*В*Г (±2 мм) (без болта заземления), мм |
Максимальная потребляемая мощность, Вт |
Вариант питания от сети |
|
|---|---|---|---|---|
|
24 В DC |
220 В AC/DC |
|||
|
в исполнении H1.5 |
213*196*45 |
4 |
+ |
+ |
|
в исполнении H1.8 |
305*196*45 |
4,5 |
+ |
+ |
|
в исполнении H1.14 |
493*196*45 |
5,5 |
+ |
+ |
|
Степень защиты корпуса по фронтальной поверхности устройства |
IP54 |
|
IP20 |
|
Среднее время наработки на отказ сменного элемента, ч, не менее |
125 000 |
|
Средний срок службы, лет |
25 |
|
Критерии качества функционирования по ГОСТ Р 55266 (помехоустойчивость) |
А |
|
Класс оборудования по ГОСТ 30805.22 (CISPR 22) (ЭМС технических средств. Помехи индустриальные) |
А |
|
Устойчивость к электромагнитным помехам |
ГОСТ Р 51317.6.5 |
|
Устойчивость к воздействию климатических факторов по ГОСТ 15150 |
УХЛ 3.1 |
|
Допустимая температура при эксплуатации, ˚С |
от - 40 до + 55 |
|
Допустимый диапазон напряжения питания сети постоянного тока, В |
от 18 до 36 от 176 до 265 |
|
от 176 до 265, от 47 до 63 |
Настройка ARIS-HMI осуществляется с панели ИЧМ, а также с помощью Web-конфигуратора.
Есть возможность экспорта/импорта конфигураций в файл.
Информация о настройках хранится в энергонезависимой памяти.
Код заказа ARIS-HMI
*Подробнее с устройством и работой выносных ARIS-HMI можно ознакомиться в документе ПБКМ.433811.01 РЭ. Руководство по эксплуатации.
Работа ВПО, настройка и конфигурирование устройства индикации и управления ARIS-HMI описаны в РОФ.ПБКМ.02.62.01.29.02-02 34 01. Руководство оператора.
