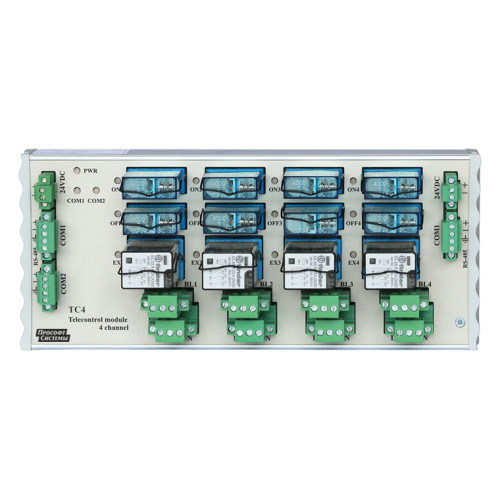

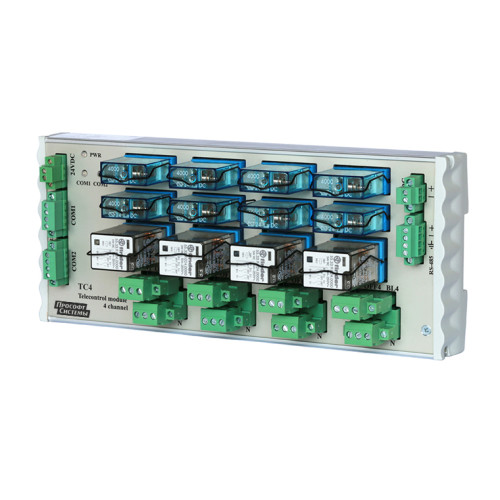

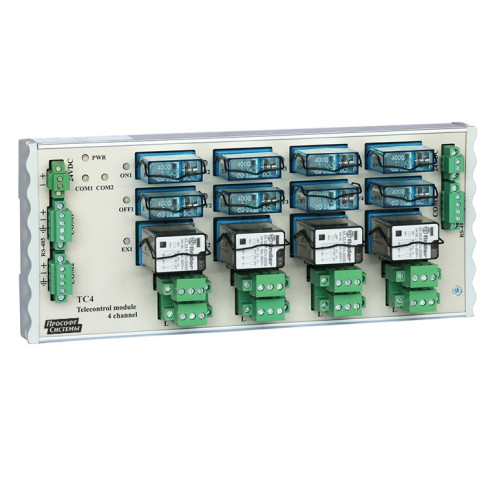

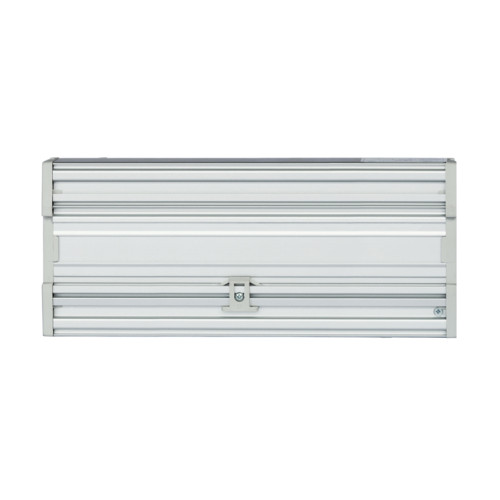

Технические характеристики

4 канала управления (один канал состоит из выходных сигналов «включить», «отключить» и «блокировки АПВ»);
диапазон коммутируемых напряжений — VAC/VDC 110–240 В;
защита от перенапряжения цепей управления — 390 В (амплитудное значение);
максимальный ток в цепи управления — 10 А (VAC), 0,45 А (VDC);
гальваническая развязка — 1500 В (линии питания/интерфейсов, цепи управления).

Основные функции

выдача команд управления по 4 каналам (канал состоит из выходных сигналов «включить», «отключить» и «блокировки АПВ»);
двухступенчатая команда управления (выбор/исполнить) с квитанциями подтверждения;
выдача команд ТУ только диспетчером с верхнего уровня;
регистрация событий с точностью до 1 мс.

Дополнительные возможности

архив на 860 событий;
периодическое тестирование исправности реле (сопротивление обмотки каждого реле, залипание контактов первичных реле);
контроль электрического и механического ресурса каждого реле;
самотестирование модуля (наличие внутренних напряжений, необходимых для работы, проверка контрольных сумм при чтении данных из энергонезависимой памяти);
проверка наличия/отсутствия напряжения на входных контактах цепи управления каждого канала;
световая индикация выдачи сигналов управления по каждому реле, неисправных реле, состояния портов, питания/состояния модуля;
синхронизация времени модуля, как от центрального контроллера, так и от внешнего ГЛОНАСС-приемника с точностью 1 мс;
встроенные часы реального времени.

Коммуникационные порты

2хRS-485, скорость обмена до 1 Мбит/с.

Протоколы передачи данных

МЭК 60870-5-101.

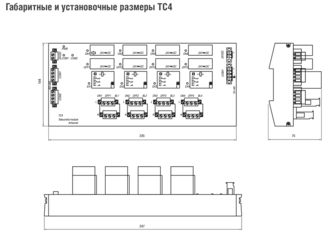

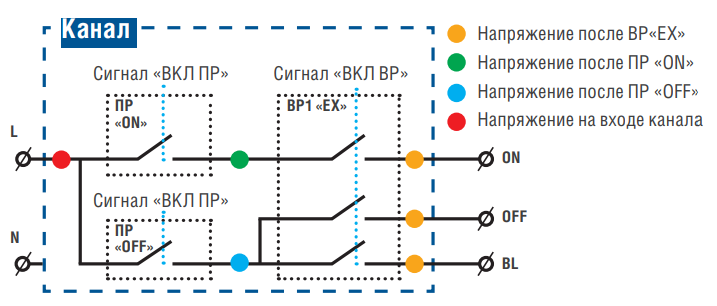

Организация управления в модуле

В цепи управления канала используются два включенных последовательно реле. Двум первичным реле (ПР) соответствует одно вторичное (ВР). Контроль напряжения осуществляется до и после контактов каждого реле, за исключением случая отсутствия напряжения на входе канала на момент начала выполнения команды.

Приём и выполнение команд управления

После приема команды «выбор» происходит проверка на наличие неисправных реле по данному каналу. Если управление возможно, дается положительная квитанция подтверждения, индикатор соответствующего промежуточного реле загорается зеленым цветом. При этом до окончания выполнения команды другие индикаторы погашены. Далее запускается таймер актуальности, и ожидается команда «исполнить». При отсутствии команды «исполнить» по истечении времени актуальности или в случае приема «неожидаемой» команды происходит завершение команды, индикаторы принимают состояния до начала выполнения.

Прием команд управления одновременно по двум портам RS-485 невозможен.
