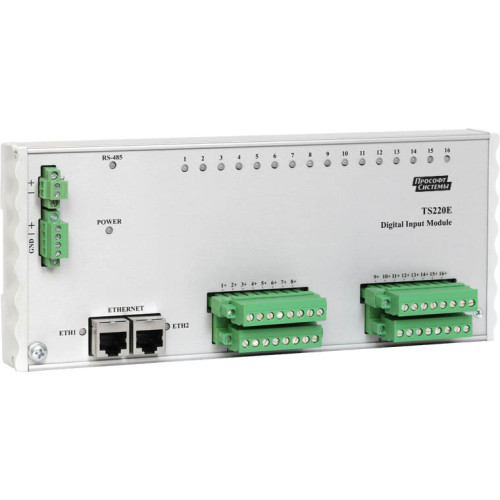

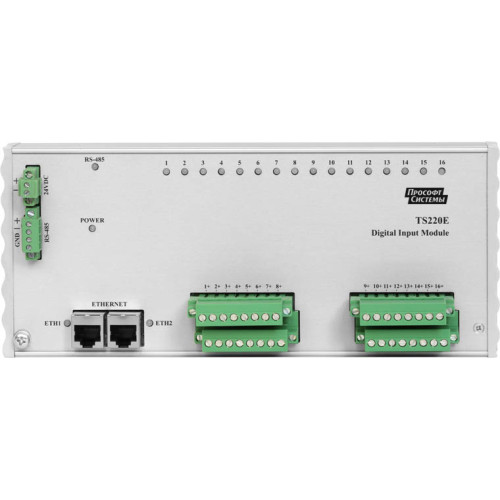

Модуль дискретного ввода TS220E

Технические характеристики

Основные функции

• ввод данных по 16 однопозиционным сигналам, либо по 8 двухпозиционным, тип «сухой контакт»;
• обмен данными с центральным контроллером;
• регистрация событий с точностью до 1 мс;
• алгоритм защиты от дребезга: фильтрация дребезга от 1 мс до 10 с;
• светодиодная индикация состояния порта питания, порта RS485, портов Ethernet.

Дополнительные возможности

• архив на 500 событий (по всем каналам);
• периодическое самотестирование модуля (измерение рабочих напряжений линии);
• синхронизация времени модуля 1 мс;
• встроенные часы реального времени.

Коммуникационные порты

• 2xRJ-45 (Ethernet 100-BaseTx);
• 1хRS-485.

Протоколы передачи данных

• МЭК 60870-5-104;
• МЭК 60870-5-101.

Питание

• 18–36 VDC (допустимы провалы напряжения до 20 мс с периодом следования 50 мс);
• защита от переполюсовки;
• потребляемая мощность: 12 Bт.

Габаритные размеры

247х105х62 мм ШхВхГ.

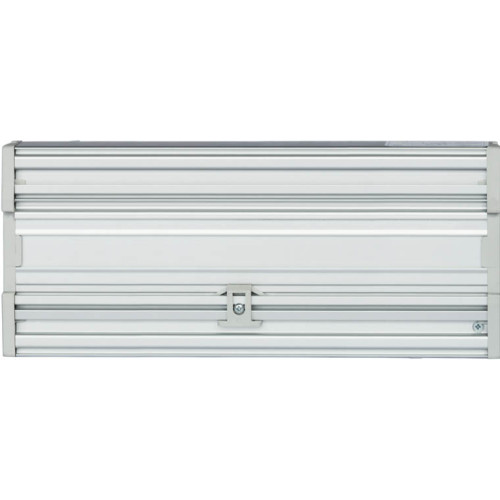

Монтаж

DIN-рельс.

Рабочая температура

-40°C... +70°C.
