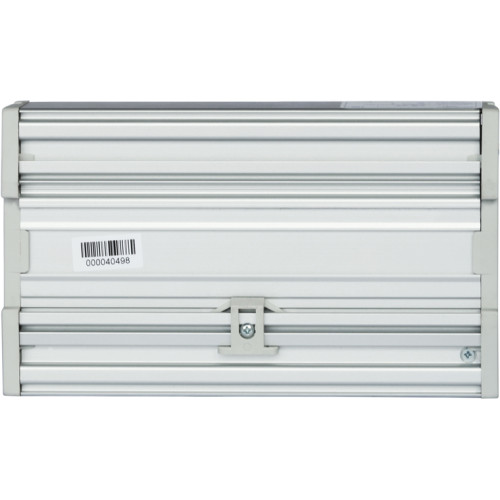

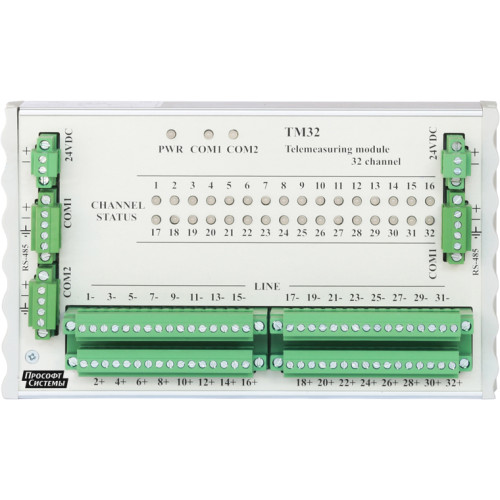

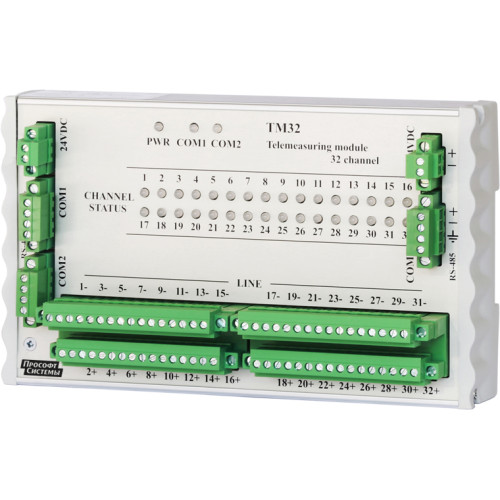

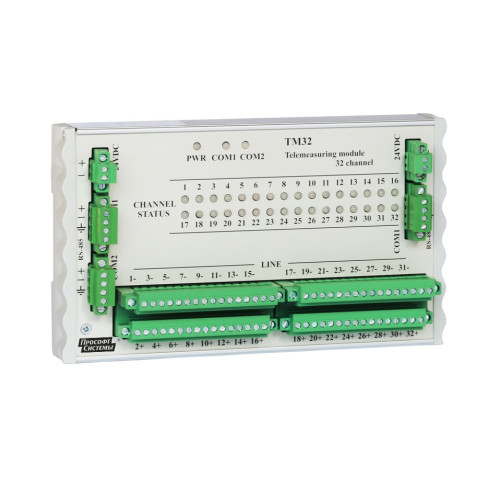

Модуль аналогового ввода TM32

Технические характеристики

• 32 токовых канала;
• входное сопротивление — 110 Ом (0,1 %);
• защита от перенапряжения — 16 В;
• диапазон измеряемого тока: –22…+22 мА;
• разрядность АЦП — 14;
• погрешность измерения — 0,1 %;
• время преобразования по всем каналам — 1 мс;
• гальваническая развязка — 1500 В (линии питания/интерфейсов, цепи измерения).

Основные функции

• ввод данных по 32 токовым измерительным каналам, диапазон измерений –22…+22 мА (программно калибруется);
• задание времени усреднения по каждому каналу (минимум 20 мс);
• задание спорадических порогов по каждому каналу;
• задание значений замещения для каждого канала;
• расчет выходной величины в соответствии с настройками пользователя;
• все события (обнаружение неисправности модуля, изменение конфигурации модуля, вкл./выкл. модуля, выходы за спорадические пороги) хранятся в энергонезависимой памяти.

Дополнительные возможности

• архив на 660 событий (обнаружение неисправности модуля, изменение конфигурации модуля, вкл./выкл. модуля, выходы за спорадические пороги);
• световая индикация состояния канала, состояния портов, питания/состояния модуля;
• синхронизация времени модуля как от центрального контроллера, так и от внешнего ГЛОНАСС-приемника с точностью 1 мс;
• периодическое самотестирование модуля (контроль работы АЦП, рабочего напряжения цепей измерения);
• встроенные часы реального времени.

Коммуникационные порты

2 х RS-485, скорость обмена до 1 Мбит/с.

Протоколы передачи данных

МЭК 60870-5-101.

Питание

• 18-36 VDC (допустимы провалы напряжения до 20 мс с периодом следования 50 мс);
• защита от переполюсовки;
• потребляемая мощность — 5 Bт.

Габаритные размеры

178х104х62 мм (ШхВхГ).

Монтаж

DIN-рельс.

Рабочая температура

-40...+70 °C.

Скачать ПО

• Конфигуратор модулей ТМ (.zip/1 MB)

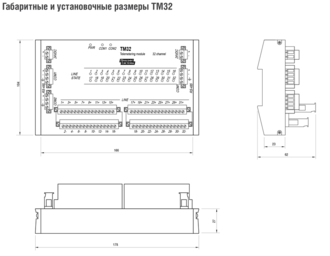

Размеры
