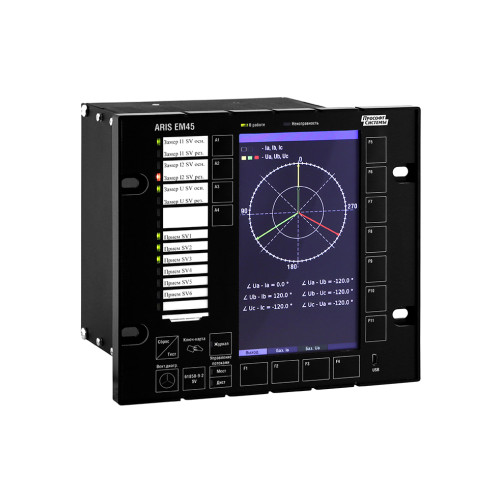

Цифровой мультифункциональный электрический счетчик ARIS EM45 c приемом данных согласно МЭК 61850-9-2

Основные функции

• прием трех основных и трех резервных потоков согласно профилю МЭК 61850‑9‑2LE и корпоративному профилю ФСК ЕЭС МЭК 61850 с частотой дискретизации 80/96/256/288 точек на период;
• измерение и расчет более 80 вторичных электрических параметров трехфазной четырехпроводной сети;
• класс точности измерения активной энергии — 0.2S, реактивной энергии — 0.5;
• многотарифный учет активной и реактивной электрической энергии прямого и обратного направления и четырехквадрантной реактивной энергии;
• учёт электроэнергии по сумме токов на присоединениях с двумя выключателями;
• бестарифный учет энергии с учетом активных и реактивных потерь в линиях электропередач и силовом трансформаторе;
• ведение трех независимых массивов профиля нагрузки по энергии и мощности с разными интервалами усреднения 1–60 минут и глубиной хранения до 150 дней;
• тарификация: 8 тарифов, 12 сезонов и 8 типов дней;
• настраиваемый порог стартового тока функции учёта электроэнергии;
• контроль чередования фаз, наличия тока нагрузки и направления мощности;
• аварийная сигнализация и самодиагностика;
• встроенные часы реального времени;
• синхронизация времени по протоколам NTP, PPS, PTP;
• присвоение меток времени с точностью 1 мс;
• ведение и отображение журналов событий.

Контроль качества электроэнергии

• расчет параметров качества электрической энергии и формирование отчётов согласно ГОСТ Р 32144–2013;
• измерение ПКЭ по ГОСТ 30804.4.30–2013 класс S;
• расчет гармоник и интергармоник по ГОСТ 30804.4.7–2013.

Дополнительные возможности и характеристики

• встроенный ГЛОНАСС-приемник (опция);
• установка до двух независимых источников питания 220 В AC/DC и/или 24 В DC (опция);
• встроенный или выносной (опция) ИЧМ с 7" LCD-экраном, 4-мя цифровыми ключами, программируемыми светодиодами и функциональными кнопками;
• система контроля доступа с ключ-картой RFID (опция);
• безвентиляторный, не имеет движущихся частей;
• встроенный web-интерфейс.

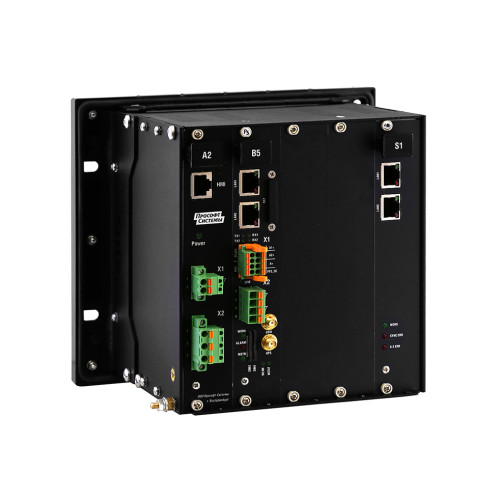

Коммуникационные порты

• 2х100‑BaseTx или 2х100‑BaseTxFx (SFP) для шины процесса;
• 2х100‑BaseTx или 2х100‑BaseTxFx (SFP) для шины подстанции;
• 4хRS-232 (опция);
• 8хRS-485 (опция).

Протоколы приёма/передачи данных

• МЭК 61850‑8‑1 (MMS и GOOSE);
• МЭК 61850‑9‑2 LE (SV);
• МЭК 60870‑5‑101;
• МЭК 60870‑5‑104;
• DLMS/COSEM;
• Modbus (RTU/ASCII/TCP);
• CRQ;
• SNMP;
• HTTP/HTTPS;
• FTP/SFTP.

Опциональные модули управления и контроля

• вывода дискретных сигналов;
• ввода дискретных сигналов 24/220 В;
• ввода унифицированных сигналов тока от 0 до 20 мА;
• ввода унифицированных сигналов напряжения от минус 10 до плюс 10 В.

Рабочая температура

-40...+55 °C.

Способы монтажа

• настенный (с применением выносного ИЧМ);
• щитового исполнения.

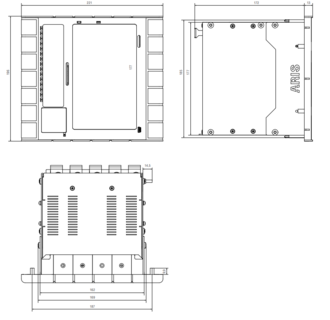

Размеры
