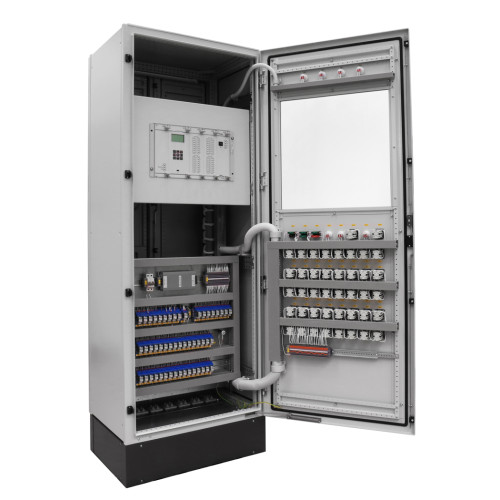

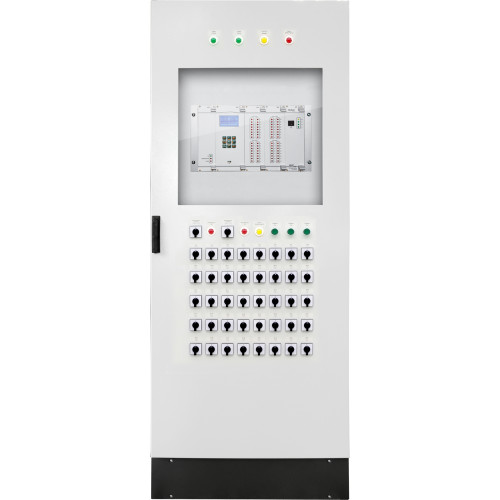

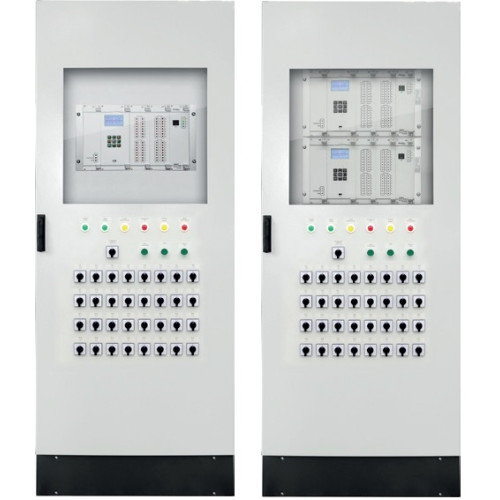

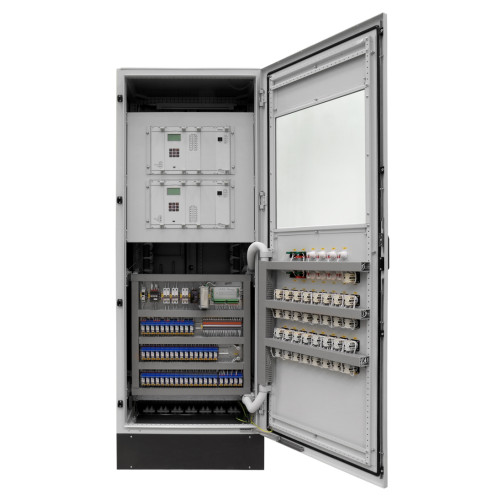

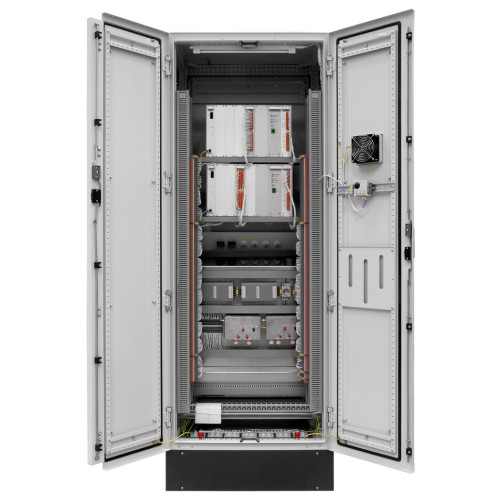

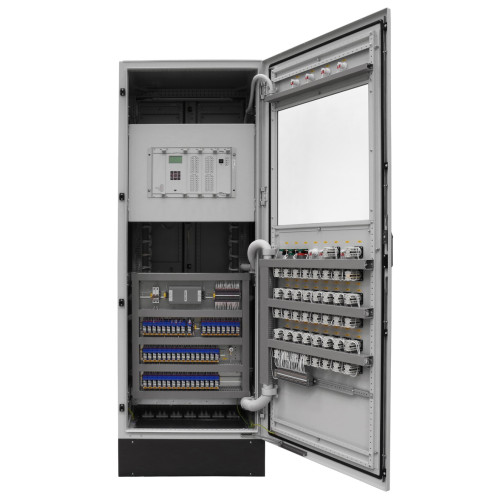

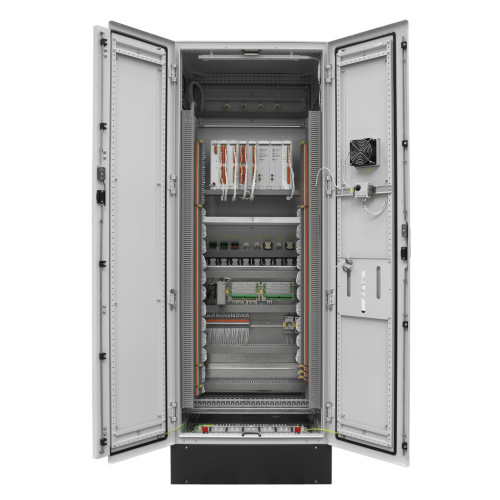

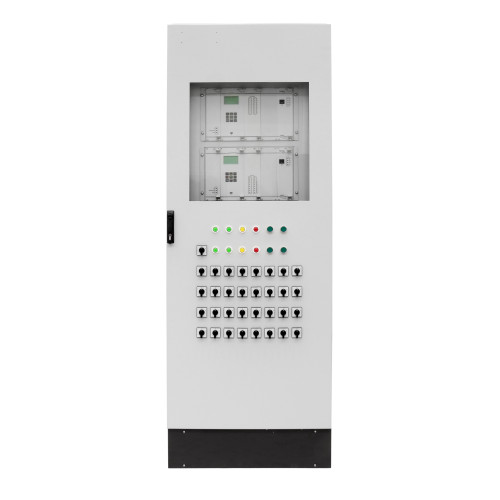

Нетиповые шкафы АВАНТ К400

Состав

• приемопередатчик АВАНТ К400 по ВЧ, ОВ или цифровым каналам;
• модуль преобразователя протокола и контроллер положения ключей ARIS-11xx;
• цепи релейных панелей;
• цепи сигнализации;
• цепи электропитания.

Основные функции

• передача и прием до 32 команд РЗ и ПА по  каналу связи;
• переприем транзитных команд;
• передача сигналов телемеханики;
• подключение к АСУ ТП ПС по протоколу ГОСТ Р МЭК 60870-5-104.

Отличительные особенности

• особенности функционирования определяются типом канала связи: по ВЧ, ОВ или цифровым каналам;
• вывод команд из работы без отключения аппаратуры;
• светодиодная индикация цепей сигнализации;
• режим контроля исправности сигнальных ламп.

Основные технические характеристики*

Исполнение шкафа

• изготовление шкафа по типовым схемам завода-изготовителя;
• изготовление шкафа по индивидуальному проекту заказчика.

Варианты исполнения

• шкаф передачи и приема команд по ВЧ, ОВ или ЦС;
• шкаф передачи команд по ВЧ, ОВ или ЦС;
• шкаф приема команд по ВЧ, ОВ или ЦС.

Электропитание

• 110 VDC, 220 VDC.

Диапазон рабочих температур

• от +1 до +45°С.

* Соответствуют типу используемого приемопередатчика АВАНТ К400 (по ВЧ, ОВ или цифровым каналам).

Скачать ПО

• АВАНТ-конфигуратор v1.67 (.zip / 572.95kB)

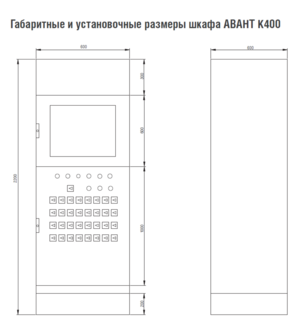

Размеры

Каталоги

• Брошюра "Устройства связи для РЗ и ПА" (.pdf / 1.77MB)
