- Модель: 83524
- Артикул: 83524
|
Включен в реестр промышленной продукции, |

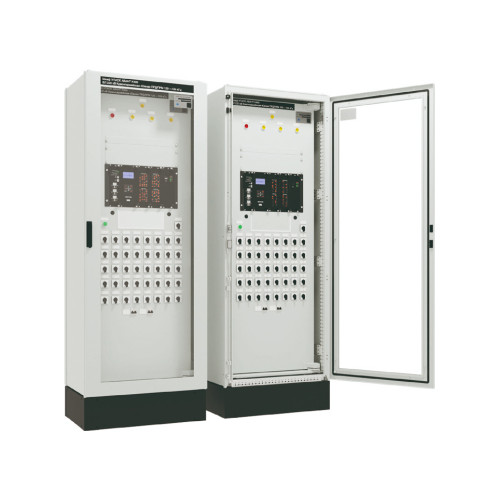

В шкафах для ПС типа I используются дискретные входы и выходы, механические ключи и реле. Подключение шкафов к АСУ ТП осуществляется по протоколу ГОСТ Р МЭК 61850-8-1 (MMS). Шкафы с двусторонним доступом.
Шкаф для цифровых ПС типа II – это полностью цифровое решение. Для передачи сигналов команд РЗ и ПА вместо дискретных входов используются GOOSE пакеты по резервированным сетям передачи данных. Наблюдение за состоянием и удаленное управление осуществляется по протоколу ГОСТ Р МЭК 61850-8-1 (MMS). Шкафы с двусторонним доступом.
Шкаф для цифровых ПС типа III – это также полностью цифровое решение. Отличается от шкафов архитектуры II конструкцией. Шкафы с односторонним доступом.
Состав
- приемопередатчик АВАНТ К400 61850 по ВЧ, ОВ или ЦС;
- цепи сигнализации;
- цепи электропитания;
- релейные схемы, (для ПС архитектуры типа I);
- панель виртуальных ключей (для ПС архитектуры типа II и III).
Основные функции
- передача и прием до 32 команд РЗ и ПА по ВЧ, ОВ или ЦС;
- передача и прием до 64 команд РЗ и ПА по ОВ или ЦС (для архитектуры типа II и III);
- поддержка протокола ГОСТ Р МЭК 61850-8-1 (GOOSE) (для архитектуры типа II и III);
- подключение к АСУ ТП ПС по протоколу ГОСТ Р МЭК 61850-8-1 (MMS);
- подключение к АСУ ТП ПС по протоколу ГОСТ Р МЭК 60870-5-104;
- локальное управление выходами приемника;
- дистанционное управление (для архитектуры типа II и III);
- поддержка протокола резервирования PRP (до 3-х шин PRP);
- поддержка протокола синхронизации времени PTP;
- локальное конфигурирование по отдельному порту.
Отличительные особенности
- особенности функционирования определяются типом канала связи: ВЧ, ОВ или ЦС;
- повышенная защита от помех;
- хорошая эргономика;
- профессиональный дизайн.
Основные технические характеристики*

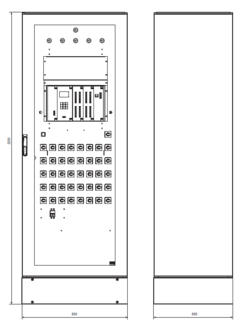

| габаритные размеры шкафа (ШхВхГ) |
800 х 2200 х 600 мм; |
| масса шкафа |
до 250 кг |
Варианты исполнения

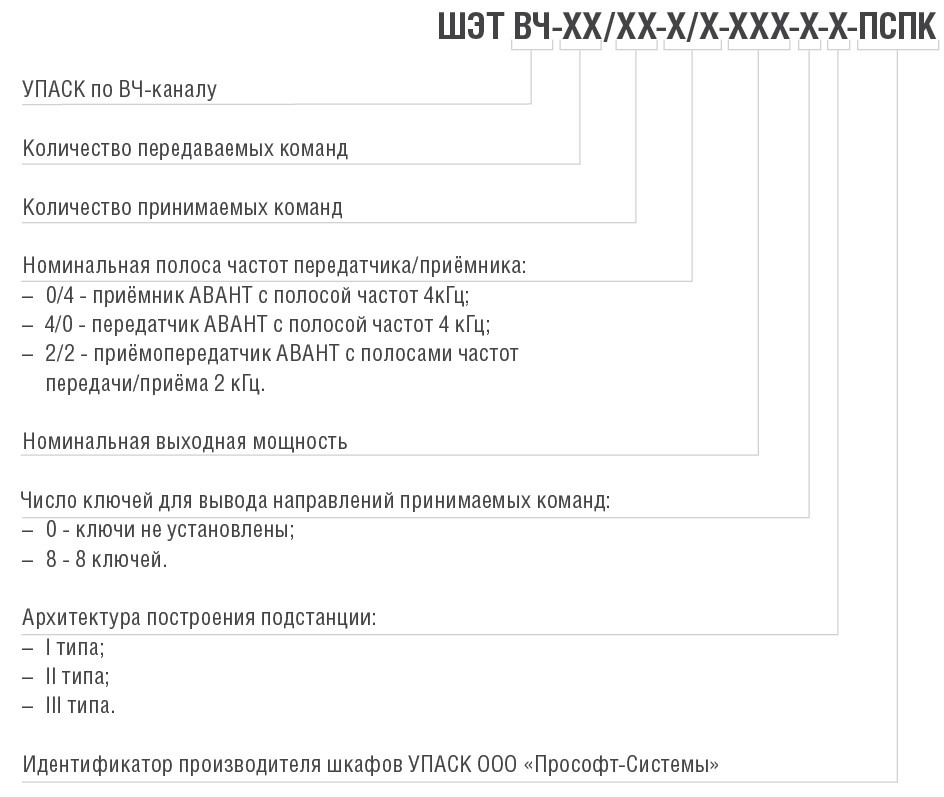

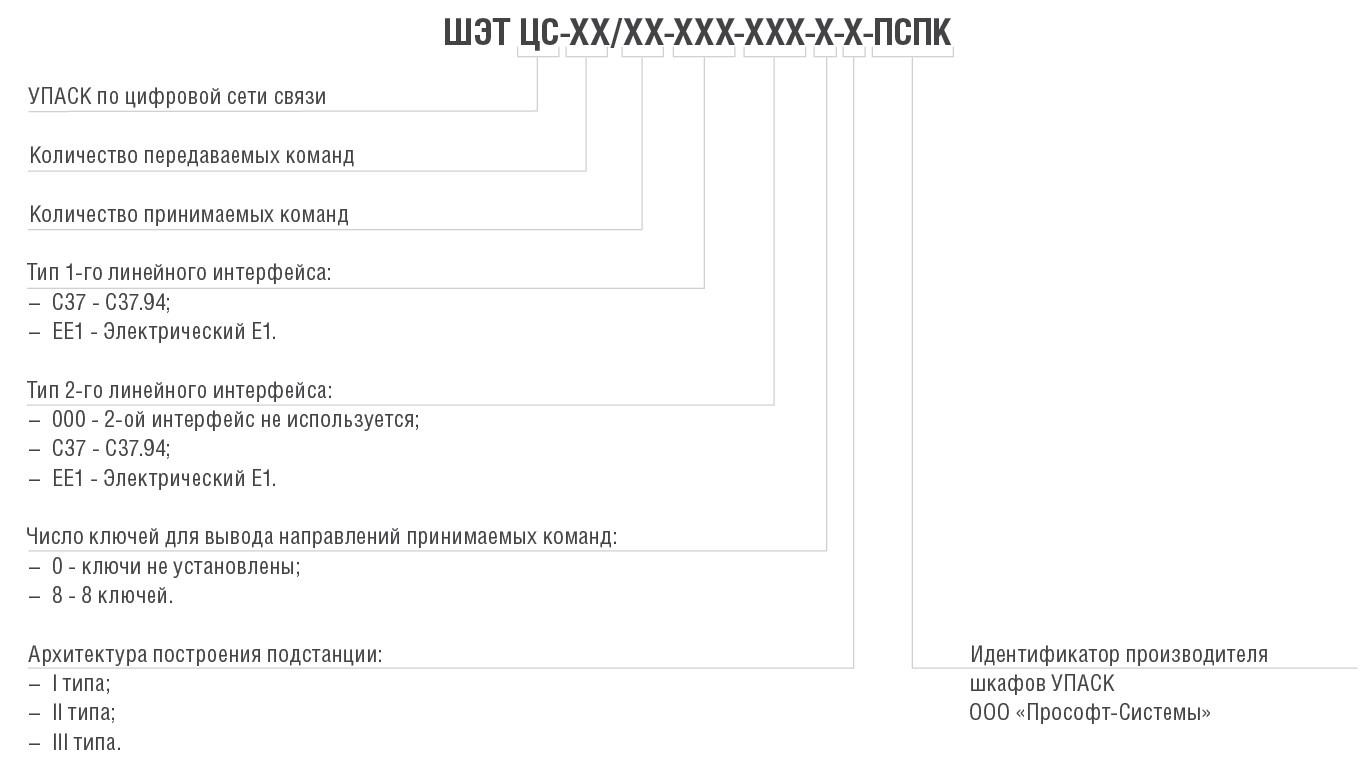

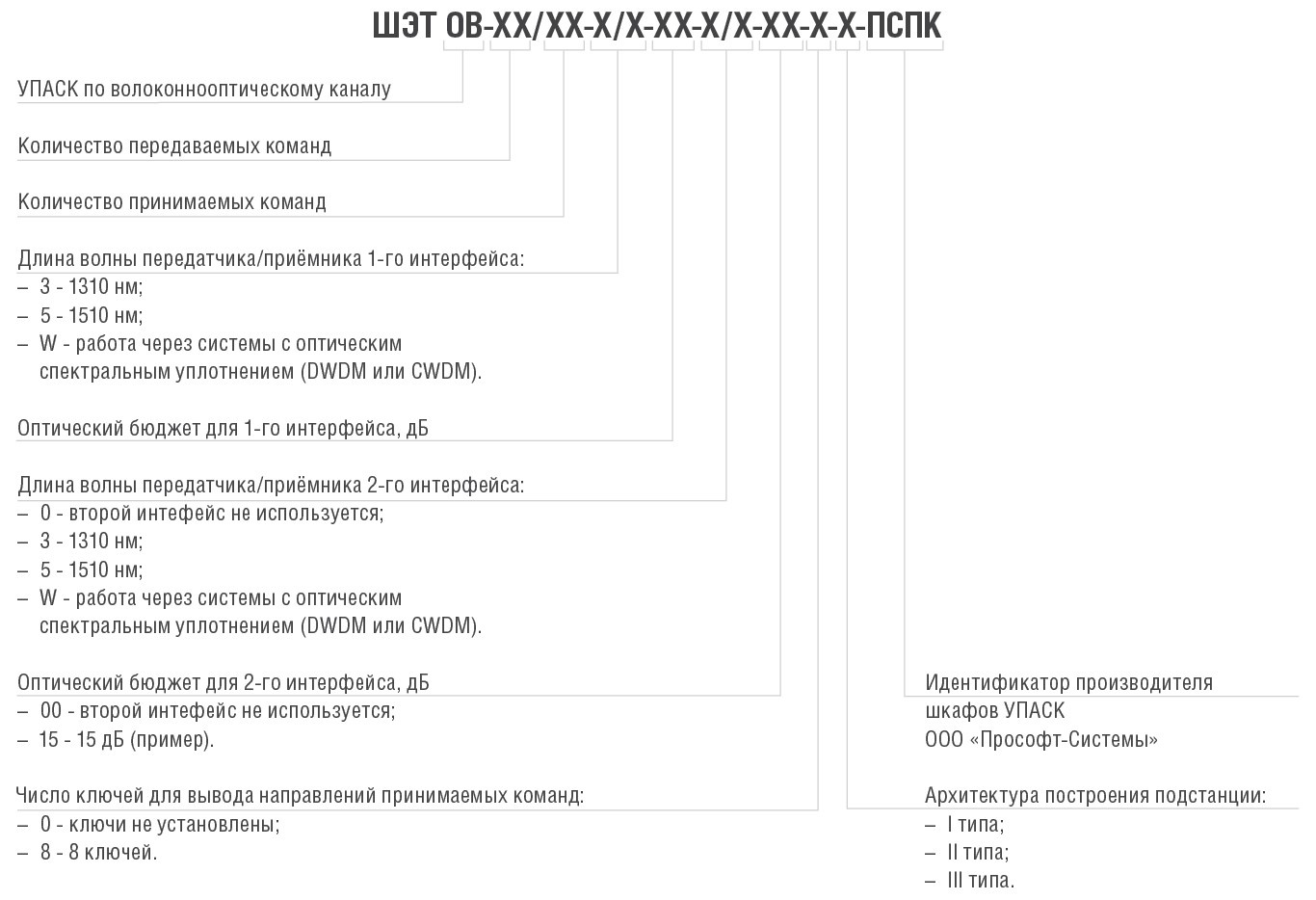

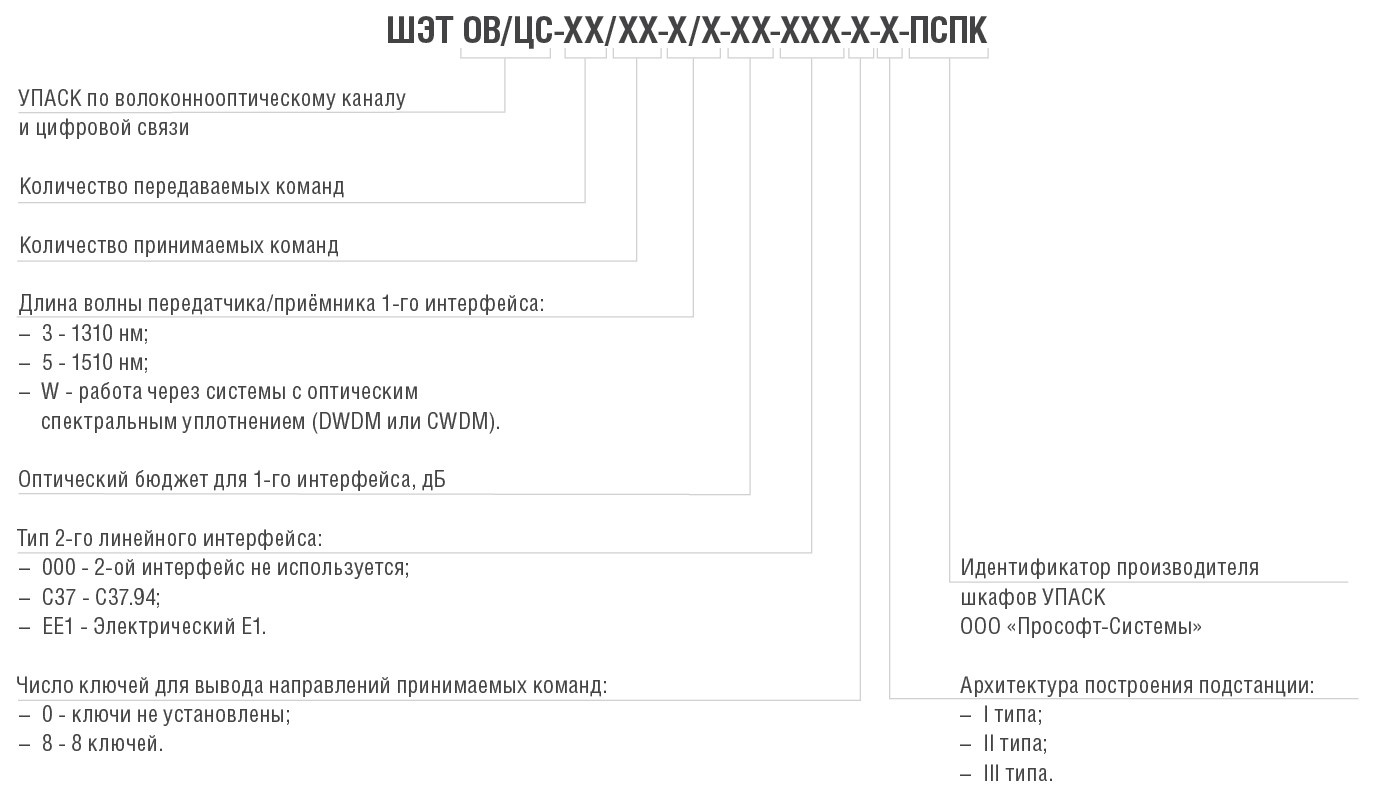

Номенклатура принципиальных схем типовых шкафов УПАСК.
Электропитание
220 VDC.
Диапазон рабочих температур
от +1 до +45°С.
* Соответствуют типу используемого приемопередатчика АВАНТ К400 (по ВЧ-каналам, оптоволоконным или цифровым каналам)
Скачать ПО
ПО DiCon предназначено для конфигурации приемопередатчиков АВАНТ К400 А1/А2 и распространяется безвозмездно.
Для АВАНТ К400 с другими версиями сборки, обратитесь в техподдержку.
