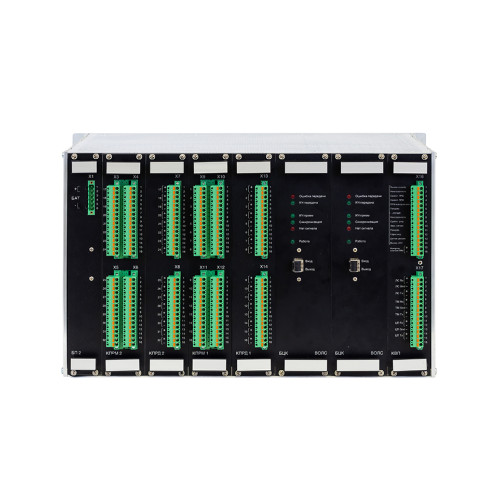

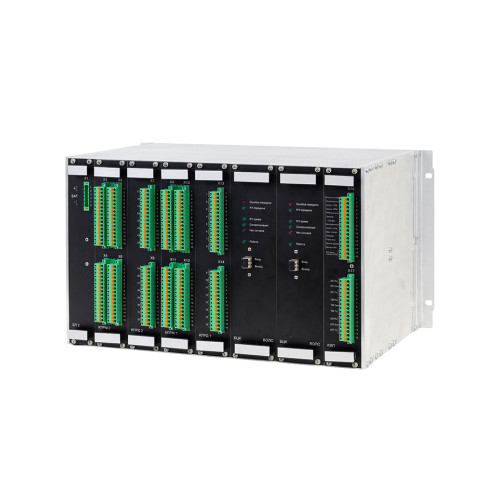

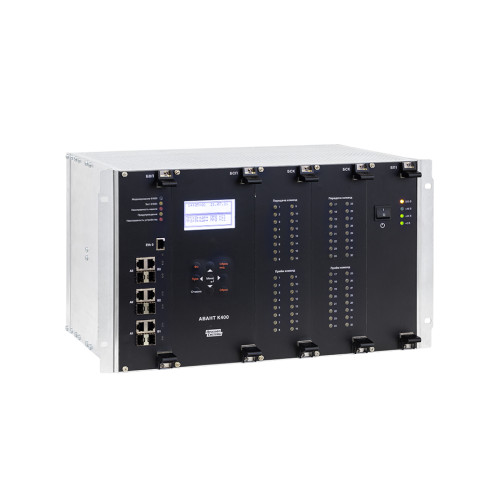

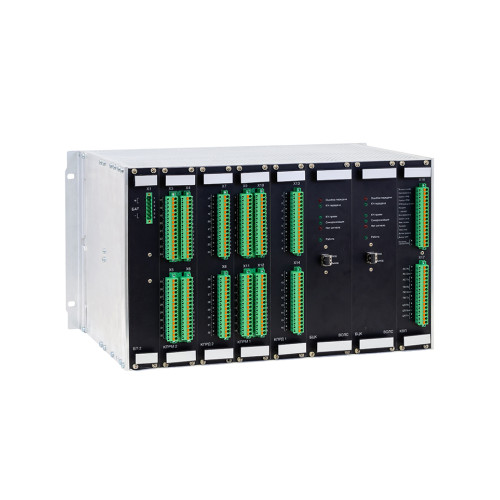

АВАНТ К400 А1/А2. Приемопередатчик команд РЗ и ПА с поддержкой протокола МЭК 61850
0р.
- Модель: 34727
- Артикул: 34727
|
Включен в реестр промышленной продукции, |
|
|
ПО для конфигурации устройств передачи сигналов и команд РЗ и ПА |
|
|
|
Аттестован в ПАО "Россети". |
Основные функции
- передача и прием до 64 команд РЗ и ПА;
- постоянный контроль всех узлов и блоков, в том числе входных цепей передатчика и выходных цепей дискретных выходов приемника;
- фиксация всех событий в энергонезависимом журнале;
- постоянный контроль канала связи;
- осциллограммы формата COMTRADE.
Каналы связи
(в зависимости от типа исполнения)
- ВЧ-каналы ЛЭП 110 – 750 кВ;
- цифровые каналы связи стандарта IEEE C37.94 и/или E1, каналы Ethernet;
- выделенные каналы ВОЛС.
Протоколы обмена данными
- подключение к шине станции – МЭК 61850‑8‑1 (MMS, GOOSE), ГОСТ Р МЭК 60870‑5‑101;
- синхронизация времени – PTP, NTP/SNTP;
- поддержка протокола резервирования PRP, HSR для стандартов МЭК 61850‑8‑1 (MMS, GOOSE).
Коммуникационные интерфейсы
- до двух интерфейсов Ethernet 10/100/1000 (RJ-45/SFP) с резервированием для подключения по протоколам МЭК 61850-8-1 (MMS, GOOSE);
- интерфейс для локального конфигурирования Ethernet 100-Base-T (RJ-45).
Основные технические характеристики
- диапазон рабочих частот (для ВЧ канала) 16-1000 кГц
- типы волокна (для мультиплексируемых каналов и каналов ВОЛС):
- одномодовое — 9/125 мкм;
- многомодовое — 50/125 мкм.
- время передачи команды:
- ВЧ-каналы — 23 мс;
- мультиплексируемые каналы — 8 мс;
- каналы ВОЛС — 8 мс;
- каналы Ethernet - 6 мс.
- вероятность приема ложной команды 10-6
- вероятность пропуска команды 10-4
Отличительные особенности
- в исполнении по ВЧ-каналам:
- формирование команд двухчастотным параллельным или одночастотным кодом;
- перестройка приемопередатчика во всем диапазоне рабочих частот без замены блоков;
- постоянное измерение уровня помех в ВЧ-канале;
- срабатывание сигнализации при превышении установленного порога уровня помех;
- для мультиплексируемых каналов и каналов ВОЛС:
- одновременная передача / прием всех команд;
- дальность связи 1-200 км;
- длина волны и дальность связи определяется используемым SFP-модулем;
- выдача предупреждения при пропадании канала связи.

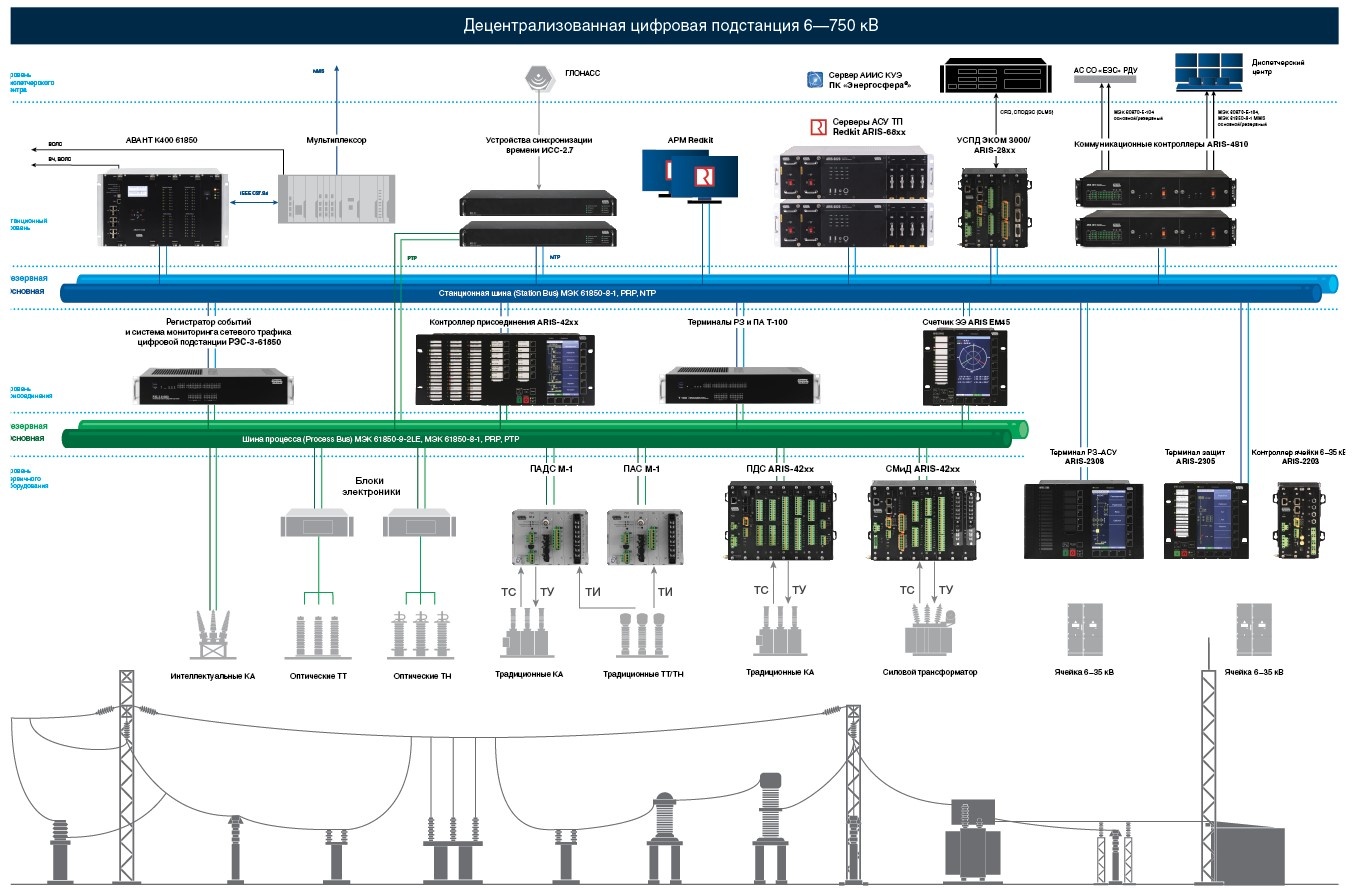

АВАНТ К400 А1/А2 в составе "Цифровой подстанции"
Скачать ПО
ПО DiCon предназначено для конфигурации приемопередатчиков АВАНТ К400 А1/А2 и распространяется безвозмездно.
Для АВАНТ К400 с другими версиями сборки, обратитесь в техподдержку.
